ИЗМЕНЕНИЯ В ТКП «ПОЖАРНАЯ АВТОМАТИКА ЗДАНИЙ И СООРУЖЕНИЙ. СТРОИТЕЛЬНЫЕ НОРМЫ ПРОЕКТИРОВАНИЯ». УСТАНОВКИ ПОЖАРОТУШЕНИЯ ВОДОЙ, ПЕНОЙ НИЗКОЙ И СРЕДНЕЙ КРАТНОСТИ
С 1 сентября 2018 г. введен в действие ТКП 45-2.02-317-2018 «Пожарная автоматика зданий и сооружений. Строительные нормы проектирования»
Данный документ заменил ТКП 45-2.02-190-2010 «Пожарная автоматика зданий и сооружений. Строительные нормы проектирования»
В таблице приведена информация об изменениях в требованиях по проектированию автоматических установок пожаротушения водой, пеной низкой и средней кратности.
| ТКП 45-2.02-317-2018 | Комментарий |
| В помещениях, защищаемых водяными и пенными автоматическими установками пожаротушения, электрооборудование аварийного освещения, систем оповещения о пожаре и управления эвакуацией, противодымной вентиляции должно иметь степень защиты оболочки от проникновения воды не ниже 4 по ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)». Справочно ГОСТ 14254-2015 введен в действие постановлением Государственного комитета по стандартизации Республики Беларусь от 20.03.2017 № 19 непосредственно в качестве государственного стандарта Республики Беларусь с 1 сентября 2017 г. (http://www.tnpa.by/#!/DocumentCard/343747/499604).Иное электрооборудование в таких помещениях (кроме установленного в шкафы со степенью защиты оболочки от проникновения воды не ниже 4 по ГОСТ 14254-2015) должно иметь степень защиты оболочки от проникновения воды не ниже 4 по ГОСТ 14254-2015, либо следует предусматривать автоматическое отключение электроэнергии для питания указанного электрооборудования до момента подачи огнетушащего вещества (ОТВ) на очаг пожара, либо такие электроустановки должны быть оборудованы устройствами защитного отключения (УЗО) (п.6.2) |
Степень 4 защиты оболочки от проникновения воды обеспечивает защиту от сплошного обрызгивания (ГОСТ 14254-2015). Вода, падающая в виде брызг на оболочку с любого направления, не должна оказывать вредного воздействия. Ранее обеспечение безопасности при отсутствии требуемой степени защиты оболочки предусматривалось лишь путем отключения электроэнергии до момента подачи ОТВ на очаг пожара (п.6.2 ТКП 45-2.02-190-2010). Для систем противопожарной защиты это недопустимо. Безопасность может быть обеспечена при размещении оборудования в шкафах соответствующей степени защиты или оснащении электроустановок УЗО, которые отключат электроустановки. Эти решения по обеспечению безопасности учтены в новой редакции требований |
| Запорная арматура, задвижки, применяемые в автоматических установках пожаротушения, влияющие на подачу огнетушащего вещества от основного водопитателя до оросителя (распылителя), должны иметь датчики контроля положения запорной арматуры с выводом сигналов на пожарные приборы управления (ППУ) (п.6.4) | Ранее на основании п.6.4 ТКП 45-2.02-190-2010 должен был обеспечиваться визуальный контроль состояния («закрыто», «открыто»). Задвижки с выдвижными шпинделями это обеспечивают. Датчики контроля положения допускалось использовать для этой цели. Обеспечение датчиками всей запорно-регулирующей арматуры в насосной станции увеличит стоимость системы. Термин «распылитель» неприменим для установок водяного и пенного пожаротушения. Пыль - это мелкие твердые частицы |
| Под зенитными, светоаэрационными фонарями или стеклянными крышами, а также над технологическим оборудованием со значительными тепловыделениями допускается устанавливать оросители с температурой разрушения теплового замка, отличающейся от температуры срабатывания оросителей, установленных в помещении в соответствии с п.6.10.11 ТКП 45-2.02-317-2018 (п.6.5). Справочно Под зенитными, светоаэрационными фонарями или стеклянными крышами допускается устанавливать спринклеры с температурой срабатывания 93 °С или 100 °С.Над технологическим оборудованием предельно допустимую рабочую температуру окружающей среды в зоне расположения спринклерных оросителей принимают по максимальной температуре, которая может возникнуть по технологическому регламенту либо вследствие аварийной ситуации технологического оборудования (п.6.10.11) |
Ранее по ТКП 45-2.02-190-2010 необходимо было устанавливать однотипные спринклеры во всем помещении, что повышало инерционность установки или приводило к вскрытию спринклеров в зоне повышенного тепловыделения |
| Установку спринклерных оросителей монтажного расположения типа «Г» следует предусматривать в соответствии с эксплуатационными документами на оборудование на конкретный тип оросителей с учетом карт орошения. При отсутствии рекомендаций по установке оросителей расстояние от отражателя оросителя, устанавливаемого горизонтально относительно своей оси, до плоскости перекрытия (покрытия) и потолка, имеющего сплошную конструкцию, должно быть от 0,07 до 0,15 м (п.6.6) |
Ороситель следует устанавливать так, чтобы отражатель был повернут к перекрытию. Поток ОТВ направляется от отражателя вниз.

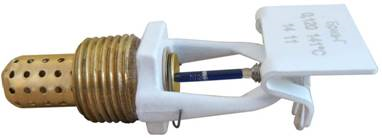

Рисунок Ороситель горизонтального монтажного расположения «Г»
|
| Спринклерные оросители в заполненных установках следует устанавливать розетками вверх, вниз и/или горизонтально, в воздушных для помещений с температурой ниже 5 °С - розетками вверх и/или горизонтально (п.6.10.7) | Как правило, огнетушащее вещество из питающего и распределительных трубопроводов сливается в месте расположения узла управления. Установка оросителей в неотапливаемых помещениях розетками вверх или горизонтально предотвращает скопление жидкости в трубопроводе в зимний период и его размораживание. Ранее в ТКП 45-2.02-190-2010 возможность горизонтальной установки оросителей в неотапливаемых помещениях не рассматривалась |
| Спринклерные оросители для стеллажных складов необходимо устанавливать в соответствии с эксплуатационной документацией (п.6.10.8) | Ранее в ТКП 45-2.02-190-2010 указывались конкретные расстояния. Ограничение снято |
| В местах, где имеется опасность механического повреждения, или при установке на высоте менее 2,2 м спринклерные оросители должны быть защищены специальными защитными решетками, не влияющими на их работоспособность и характеристики (п.6.10.12) | Сейчас определена высота, ниже которой защита от механических повреждений обязательна. В ТКП 45-2.02-190-2010 эта высота не была указана. Ранее в отмененных ТНПА она указывалась именно такой - 2,2 м |
| Расстояние между спринклерными оросителями и стенами (перегородками) классов пожарной опасности К2, К3 не должно превышать 1,2 м (п.6.10.13) | Такое расстояние раньше предусматривалось до стен (перегородок) с ненормируемым классом пожарной опасности (п.6.8.17 ТКП 45-2.02-190-2010) |
| В световых фонарях объемом более 1 м3 (за исключением случаев, когда расстояние от уровня покрытия до верха светового фонаря не превышает 0,4 м), а также если не обеспечивается требуемая интенсивность орошения по п.6.7 ТКП 45-2.02-317-2018, в фонаре необходимо устанавливать спринклерные оросители (п.6.10.18) | В ТКП 45-2.02-317-2018 не допускается случая, когда может не обеспечиваться требуемая интенсивность орошения по п.6.7 данного технического кодекса. Необеспечение требуемой интенсивности подачи ОТВ означает техническую неэффективность автоматической установки пожаротушения |
| Растровые потолки с открытыми ячейками (типа грильято) могут размещаться ниже уровня расположения спринклеров при условии, что по результатам натурных испытаний обеспечивается требуемая интенсивность и равномерность орошения в соответствии с п.6.7 ТКП 45-2.02-317-2018. Допускается размещать оросители за растровым потолком без проведения указанных испытаний, если: - высота установки оросителя не менее 3 м; - расстояние от оросителя до растрового потолка не менее 1 м; - размер ячейки (отверстия) не менее 10×10 см; - высота ламели растрового потолка не более 10 см (п.6.10.19) |
На интенсивность и равномерность орошения влияет и конструкция растрового потолка, и оборудование, которое закреплено под растровым потолком (светильники и др.).

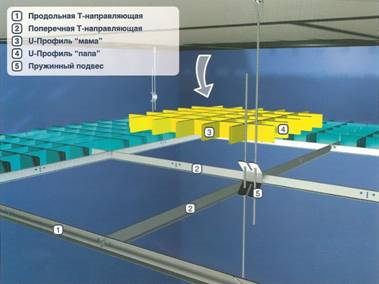

Схема растрового потолка типа грильято
|
| При определении общего объема защищаемого помещения следует учитывать объем находящегося в нем оборудования (п.6.11.6) | По ТКП 45-2.02-190-2010 (п.6.9.6) объем находящегося в защищаемом помещении оборудования не учитывался, что вело к завышению объема защищаемого пространства |
| К питающим и распределительным трубопроводам спринклерных автоматических установок пожаротушения допускается присоединять дренчерные завесы для орошения дверных и технологических проемов через автоматическое запорное устройство, а к подводящим - дренчерную автоматическую установку пожаротушения через автоматическое запорное устройство (п.6.12.9) | Подводящий трубопровод в насосной станции может обеспечивать работу как спринклерных, так и дренчерных установок пожаротушения. После пожарных насосов к нему могут подсоединяться узлы управления спринклерных и дренчерных установок пожаротушения. Насосная станция и подводящий трубопровод при этом являются общим оборудованием |
| Узлы управления автоматических установок пожаротушения следует размещать в специально предназначенных для этого помещениях, пожарных постах, насосных станциях. Указанные помещения должны быть отделены от других помещений противопожарными перегородками 1-го типа и перекрытиями 3-го типа. Выход из данных помещений следует предусматривать наружу, на лестничную клетку, имеющую выход наружу. Допускается указанный выход предусматривать в коридор, в который имеются выходы из помещений только категорий В4, Г1, Г2, Д и (или) некатегорируемых помещений по ТКП 474-2013, с удельной пожарной нагрузкой не более 200 МДж/м2, или через вестибюль, отделенный от примыкающих коридоров противопожарными перегородками 1-го типа с дверями, оборудованными приспособлениями для самозакрывания и уплотнениями в притворах; при этом расстояние от дверей помещений узлов управления, пожарных постов, насосных станций до выхода наружу или на лестничную клетку, имеющую выход наружу, не должно превышать 25 м (п.6.14.1). Справочно ТКП 474-2013 «Категорирование помещений, зданий и наружных установок по взрывопожарной и пожарной опасности» утвержден и введен в действие приказом Министерства архитектуры и строительства Республики Беларусь от 29.01.2013 № 4 (http://www.tnpa.by/#!/DocumentCard/294926/392759) |
По ТКП 45-2.02-190-2010 требование отличалось: узлы управления УП следует размещать в специально предназначенных для этого помещениях, пожарных постах, станциях пожаротушения или других местах, к которым имеется свободный доступ обслуживающего персонала. Допускается размещение узлов управления в защищаемых помещениях или вне их, за исключением помещений категорий А и Б. При этом узлы управления, размещаемые в защищаемом помещении, следует отделять от этих помещений противопожарными перегородками 1-го типа и перекрытиями 3-го типа (п.6.12.1). Узлы управления размещают в насосной станции или в отдельном помещении. Требования к выходу из насосной станции такие же, как для выхода из помещения узлов управления (п.6.16.1 ТКП 45-2.02-317-2018). В связи с изменением классификации зданий по функциональной пожарной опасности (п.5.3.2 ТКП 45-2.02-315-2018 «Пожарная безопасность зданий и сооружений. Строительные нормы проектирования» |
| Автоматические установки пожаротушения водой и пеной следует относить к I категории надежности подачи воды согласно СНБ 4.01.01-03. Они должны иметь не менее двух вводов (всасывающих линий). Каждый ввод (всасывающая линия) должен быть рассчитан на пропуск полного расчетного расхода воды (п.6.15.2). Обратите внимание! С 1 октября 2018 г. утратил силу СНБ 4.01.01-03 «Водоснабжение питьевое. Общие положения и требования», утвержденный и введенный в действие приказом Министерства архитектуры и строительства Республики Беларусь от 30.12.2003 № 259.Взамен - ТКП 45-4.01-320-2018 «Водоснабжение. Наружные сети и сооружения. Строительные нормы проектирования» (утвержден и введен в действие приказом Министерства архитектуры и строительства Республики Беларусь от 16.03.2018 № 67, http://www.tnpa.by/#!/DocumentCard/395558/525055) |
Вода и водные растворы пенообразователя для пожаротушения не соответствуют питьевому качеству. Требования, изложенные в п.6.15.2 СНБ 4.01.01-03, аналогичны требованиям п.5.4 ТКП 45-4.01-320-2018. Новый ТКП 45-4.01-320-2018 применяется при проектировании вновь строящихся и реконструируемых систем питьевого водоснабжения. По категории надежности I допускается снижение не более 30 % расчетного расхода подаваемой воды на срок не более 3 суток, при этом разрешается не более чем на 10 мин. перерыв подачи воды или снижение расхода ниже указанного предела для выключения вышедших из строя и включения резервных элементов системы водоснабжения (оборудования, арматуры, сооружений, трубопроводов). Для систем противопожарного и объединенного противопожарного водоснабжения категории надежности подачи воды установлены разделом 7 ТКП 45-2.02-316-2018 «Противопожарное водоснабжение. Строительные нормы проектирования» |
| Запас пенообразователя предусматривается при соответствующем решении заказчика (п.6.15.6) | Запас огнетушащего вещества - требуемое количество огнетушащего вещества, хранящееся на объекте в целях восстановления расчетного количества ОТВ (п.3.17 ТКП 45-2.02-317-2018). С течением времени качество пенообразователя снижается |
| Помещение станции должно быть обеспечено проводной телефонной связью с помещением пожарного поста (п.6.16.2) | Данное требование обеспечивает надежность относительно других каналов связи. По ТКП 45-2.02-190-2010 вид канала связи не указывался |
| Параметры (расход) жокей-насоса для поддержания давления должны быть такими, чтобы он не мог обеспечить достаточный уровень расхода и давления при вскрытии одного оросителя (п.6.15.10) | При вскрытии спринклерного оросителя давление в питающем трубопроводе снизится, что приведет к вскрытию узла управления, формированию командного импульса и пуску автоматической установки пожаротушения |
| Основной пожарный насос должен запускаться автоматически при падении давления в питающем трубопроводе до значения не менее 0,8р, где р - необходимое давление автоматической установки пожаротушения (узел управления находится в дежурном режиме, закрыт). Резервный пожарный насос должен запускаться до момента падения давления до значения 0,6р. После запуска насосы должны работать до их выключения вручную (п.6.16.10) | Резервирование предусматривается для дублирования функций, выполняемых техническими средствами. В эксплуатируемых автоматических установках пожаротушения основной и резервный насосы не работают одновременно. Переключение насосов осуществляется автоматически. Это обеспечивает проверку работоспособности установок с использованием узлов управления. При низком давлении включается резервный насос. После повышения давления включается основной насос, а резервный отключается. Если произойдет отказ основного насоса, резервный включится автоматически. Трубопроводная сеть не рассчитывается на одновременную работу основного и резервного насосов |
23.05.2019
Николай Мисюкевич, кандидат технических наук, доцент, доцент кафедры информационно-измерительной техники и технологий приборостроительного факультета Белорусского национального технического университета
