КАТЕГОРИРОВАНИЕ НАРУЖНЫХ УСТАНОВОК ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ
Категория взрывопожарной и пожарной опасности наружной установки - классификационная характеристика взрывопожарной и пожарной опасности наружной установки.
 |
Справочно Наружная установка - комплекс аппаратов и технологического оборудования, расположенных вне зданий. |
Категорирование наружных установок по взрывопожарной и пожарной опасности осуществляется на основании ТКП 474-2013 (02300) «Категорирование помещений, зданий и наружных установок по взрывопожарной и пожарной опасности» (утвержден и введен в действие постановлением Министерства по чрезвычайным ситуациям Республики Беларусь от 29.01.2013 № 4) (http://tnpa.by/#!/DocumentCard/294926/392759) в зависимости от количества и пожаровзрывоопасных свойств находящихся (обращающихся) в них веществ и материалов.
 |
Обратите внимание! Требования ТКП 474-2013 (02300) должны учитываться в проектах на строительство, реконструкцию, модернизацию и техническое перевооружение, а также при изменениях технологических процессов и при эксплуатации наружных установок. |
Открытые склады (в том числе под навесами, на рампах и площадках) для хранения пожаровзрывоопасных веществ и материалов категорируются как наружные установки (подп.1.1 п.1 ТКП 474-2013 (02300)).

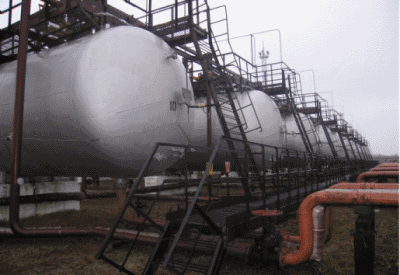

Общий вид одной из таких наружных установок (резервуарный парк по хранению сжиженных углеводородных газов), подлежащей категорированию, приведен на рисунке.
|
Резервуарный парк по хранению сжиженных углеводородных газов
|
По взрывопожарной и пожарной опасности наружные установки подразделяются на категории Ан, Бн, Вн, Гн, Дн.
К критериям пожарной опасности наружной установки относятся:
• вид горючих веществ и материалов и показатели их пожарной опасности;
• индивидуальный риск при сгорании газо-, паро- или пылевоздушной смеси;
• индивидуальный риск при сгорании веществ и материалов;
• горизонтальный размер зоны газо- или паровоздушной смеси;
• избыточное давление и импульс волны давления при сгорании газо-, паро- или пылевоздушной смеси;
• интенсивность теплового излучения при горении твердых материалов (включая горение пыли), проливов легковоспламеняющихся или горючих жидкостей.
Значение критерия пожарной опасности наружной установки (горизонтальный размер зоны, ограничивающей газопаровоздушные смеси с концентрацией горючего выше нижнего концентрационного предела распространения пламени (НКПР), расчетное избыточное давление при сгорании газо-, паро- или пылевоздушной смеси, интенсивность теплового излучения от очага пожара веществ и (или) материалов) определяется расчетом.
|
|
Справочно Методы расчета значений критериев пожарной опасности наружных установок приводятся в приложении В к ТКП 474-2013 (02300). |
Категории наружных установок по взрывопожарной и пожарной опасности определяют путем последовательной проверки их принадлежности к категориям от высшей (Ан) к низшей (Дн). Принадлежность наружной установки к той либо иной категории определяется по таблице 4 ТКП 474-2013 (02300).
|
Таблица 4 Категории наружных установок | |
| Категория наружной установки | Критерии отнесения наружной установки к той или иной категории по пожарной опасности |
|
Ан |
Установка относится к категории Ан, если в установке присутствуют (хранятся, перерабатываются, транспортируются) горючие газы; легковоспламеняющиеся жидкости с температурой вспышки не более 28°С; вещества и (или) материалы, способные гореть при взаимодействии с водой, кислородом воздуха и (или) друг с другом, при условии, что горизонтальный размер зоны, ограничивающей газопаровоздушные смеси с концентрацией горючего выше НКПР, превышает 30 м и (или) расчетное избыточное давление при сгорании газопаровоздушной смеси на расстоянии 30 м от наружной установки превышает 5 кПа. Допускается не относить установку к категории Ан при условии, что величина индивидуального риска при возможном сгорании указанных веществ с образованием волн давления не превышает 10-6 в год на расстоянии 30 м от наружной установки |
|
Бн |
Установка относится к категории Бн, если в установке присутствуют (хранятся, перерабатываются, транспортируются) горючие пыли и (или) волокна; легковоспламеняющиеся жидкости с температурой вспышки более 28°С; горючие жидкости, при условии, что горизонтальный размер зоны, ограничивающей паровоздушные смеси с концентрацией горючего выше НКПР, превышает 30 м и/или расчетное избыточное давление при сгорании паро- или пылевоздушной смеси на расстоянии 30 м от наружной установки превышает 5 кПа. Допускается не относить установку к категории Бн при условии, что величина индивидуального риска при возможном сгорании пыле - и (или) паровоздушных смесей с образованием волн давления не превышает 10-6 в год на расстоянии 30 м от наружной установки |
|
Вн |
Установка относится к категории Вн, если в установке присутствуют (хранятся, перерабатываются, транспортируются) горючие газы, легковоспламеняющиеся жидкости, горючие и (или) трудногорючие жидкости; твердые горючие и (или) трудногорючие вещества и (или) материалы (в том числе пыли и (или) волокна); вещества и (или) материалы, способные при взаимодействии с водой, кислородом воздуха и (или) друг с другом гореть; не реализуются критерии, позволяющие отнести установку к категориям Ан или Бн, и интенсивность теплового излучения от очага пожара указанных веществ и (или) материалов на расстоянии 30 м от наружной установки превышает 4 кВт·м-2. Допускается не относить установку к категории Вн при условии, что величина индивидуального риска при возможном сгорании указанных веществ и (или) материалов не превышает 10-6 в год на расстоянии 30 м от наружной установки |
|
Гн |
Установка относится к категории Гн, если в установке присутствуют (хранятся, перерабатываются, транспортируются) негорючие вещества и (или) материалы в горячем, раскаленном и (или) расплавленном состоянии, процесс обработки которых сопровождается выделением лучистого тепла, искр и (или) пламени, а также горючие газы, жидкости и (или) твердые вещества, которые сжигаются или утилизируются в качестве топлива |
|
Дн |
Установка относится к категории Дн, если в установке присутствуют (хранятся, перерабатываются, транспортируются) в основном негорючие вещества и (или) материалы в холодном состоянии и по перечисленным выше критериям она не относится к категориям Ан, Бн, Вн, Гн |
03.03.2016
Валерий Корнелюк, специалист по пожарной безопасности
