Проверка состояния внутреннего противопожарного водоснабжения

Николай Мисюкевич
кандидат технических наук, доцент, доцент кафедры информационно-измерительной техники и технологий приборостроительного факультета Белорусского национального технического университета

29.10.2021

Вы узнаете, как провести проверку состояния внутреннего противопожарного водоснабжения и оформить акт оценки его готовности к применению.

Руководитель субъекта хозяйствования обязан обеспечить:

1) работоспособность и исправность противопожарного водоснабжения;

2) постоянную его готовность к применению (подп.3.1 п.3 Общих требований пожарной безопасности к содержанию и эксплуатации капитальных строений (зданий, сооружений), изолированных помещений и иных объектов, принадлежащих субъектам хозяйствования, утв. Декретом от 23.11.2017 № 7).

Проверка проводится не реже одного раза в год, а также после каждого капитального ремонта, реконструкции или подключения новых потребителей к водопроводной сети согласно Инструкции о порядке проверки состояния наружного и внутреннего противопожарного водоснабжения, утв. постановлением МЧС от 15.05.2018 № 34.

От редакции «Бизнес-Инфо» С 2 июля 2022 г. действует Инструкция о порядке проверки состояния наружного и внутреннего противопожарного водоснабжения, утв. постановлением МЧС от 21.12.2021 № 82.

Оценка готовности к применению

Оценка готовности к применению внутреннего противопожарного водоснабжения включает:

• визуальный осмотр на предмет наличия и целостности пожарных рукавов, стволов, соединительных головок, запорной арматуры;

• пуск воды для определения работоспособности (за исключением кранов, подключенных к питающим трубопроводам спринклерной установки пожаротушения);

• составление акта оценки готовности к применению внутреннего противопожарного водоснабжения по форме согласно приложению 1 к Инструкции (п.4 Инструкции).

Приведем пример заполнения акта.

Критерии исправного пожарного крана

В пожарном кране рукав должен находиться в двойной скатке, один конец рукава подсоединен головкой пожарной к пожарному крану, а другой к пожарному стволу. Не должно быть подтеканий воды. В пожарном кране необходимо иметь приспособление для облегчения открывания пожарного крана.

Пожарные рукава необходимо не реже одного раза в 6 месяцев перекантовывать. В сложенном состоянии рукава быстрее всего теряют свою прочность по местам сгиба. Для перекантовки рукав разворачивают, внутренние части рукава по местам предыдущего сгиба приближают друг к другу (сплющивают рукав) и скатывают рукав так, чтобы новый сгиб находился примерно на равном расстоянии от предыдущего. При необходимости внутреннюю часть рукава покрывают тальком для предотвращения слипания прилегающих слоев.

Для формирования двойной скатки рукав складывают пополам половинками друг на друга, головки размещают на расстоянии друг от друга таким образом, чтобы при скатывании рукава от места его сложения пополам пожарная соединительная головка половинки, расположенной сверху, оказалась на уровне нижней соединительной головки.

Методика проверки работоспособности пожарного крана перед пуском воды

1. Подсоедините головку-заглушку с краном Маевского к соединительной головке пожарного крана.

2. Откройте полностью клапан пожарного крана.

3. В случае течи воды по штоку клапана проведите техническое обслуживание и смените набивку, устраните подтекание и продолжите проверку.

4. Откройте полностью, а затем закройте клапан.

5. Стравите давление через кран Маевского.

6. Снимите головку-заглушку.

7. Подсоедините рукавную линию.

Одновременно с техобслуживанием пожарных кранов и проверкой их работоспособности с пуском воды проводится испытание внутренних водопроводных сетей на водоотдачу для целей пожаротушения. Цель испытания - оценка готовности сетей к тушению пожара в начальной стадии развития.

Методика испытания внутренних водопроводных сетей на водоотдачу для целей пожаротушения

1. Определите количество одновременно испытываемых пожарных кранов в зависимости от нормативного числа струй.

2. Выберите пожарные краны для измерения водоотдачи:

- наиболее высокорасположенные пожарные краны;

- наиболее удаленные от ввода в здание пожарные краны.

3. Определите требуемую водоотдачу каждого пожарного крана. Она зависит от давления воды, высоты помещения, минимального радиуса действия компактной части струи, длины пожарного рукава, диаметра пожарного крана и спрыска пожарного ствола и должна быть не меньше минимального расхода воды (на одну струю) на внутреннее пожаротушение.

4. Испытайте внутренние сети водопровода на водоотдачу для целей пожаротушения.

4.1. Используйте известные методы измерения водоотдачи.

4.2. Проверьте приводы пожарных насосов на надежность перехода с основного на резервное питание.

4.3. Проверьте работу резервных элементов внутреннего водопровода при отказе основного насоса, а именно: включение резервного насоса и использование неприкосновенного запаса напорно-регулирующего сооружения.

5. Сравните полученные результаты измерений водоотдачи с нормативно необходимыми и сделать выводы.

Методы измерения водоотдачи пожарного крана

По давлению воды у пожарного крана

1. Установите между пожарным краном и пожарным рукавом патрубок с манометром. Внутренний диаметр патрубка должен быть равен диаметру пожарного крана.

2. Направьте пожарный ствол в открытое окно.

3. Откройте полностью пожарный кран.

4. Включите пожарные насосы (при наличии).

5. Снимите показания манометра на патрубке.

6. Определите расход воды.

По показаниям манометра на трубке Пито

1. Направьте пожарный ствол в открытое окно.

2. Откройте полностью пожарный кран.

3. Включите пожарные насосы (при наличии).

4. Внесите трубку Пито в струю воды (рис.1).

5. Снимите показания манометра на трубке Пито.

6. Определите расход воды.

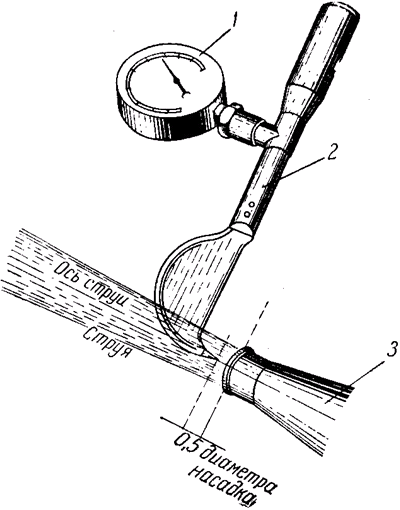

Рис.1. Измерение расхода воды при помощи трубки Пито:
1 - манометр, 2 - трубка Пито, 3 - насадок.

По показаниям манометра на стволе-водомере

1. Примените вместо пожарного ствола ствол-водомер со спрыском того же диаметра.

2. При испытании нескольких пожарных кранов ствол-водомер используйте вместе с наиболее высокорасположенным и удаленным от ввода в здание пожарным краном.

3. Направьте ствол-водомер в открытое окно.

4. Откройте полностью пожарный кран.

5. Включите пожарные насосы (при наличии).

6. Снимите показания манометра на стволе-водомере.

7. Определите расход воды.
